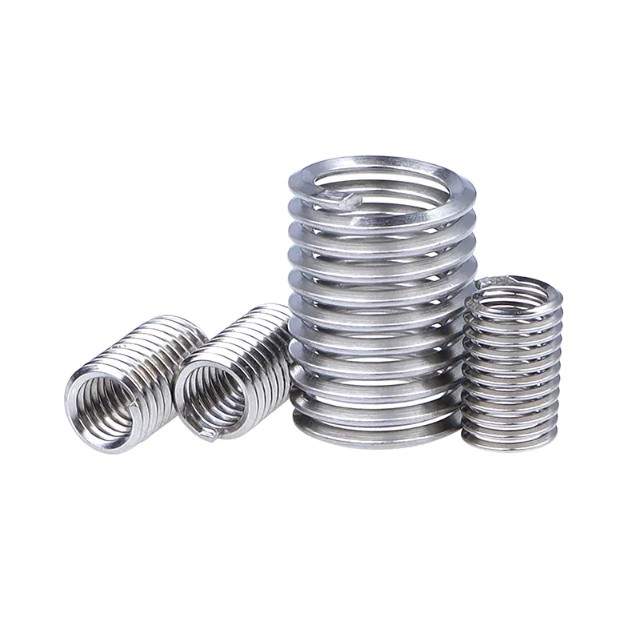

A trådindsats er en spiralformet fastgørelsesanordning fremstillet af høj-styrke rustfri ståltråd (typisk Type 304 eller 316) med et diamantformet tværsnit. Den er indsat i et for-tappet hul for at skabe et permanent, slidbestogigt indvendigt gevind, der overstiger styrken af de fleste stammaterialer. Indsatsens fjederlignende design gør det muligt at fordele belastninger jævnt over hele gevindlængden, hvilket omdanner forskydningsbelastning til radial "bøjlespænding" for overlegen samlingsintegritet.
Oprindeligt udviklet til rumfart og bilindustrien, tjener trådgevindindsatser to primære funktioner: reparation af beskadigede eller afskallede tråde og forstærkende tråde i bløde materialer såsom aluminium, magnesium og kompositter. Den færdige overflade (8-16 mikrotommer) er usædvanlig glat, hvilket praktisk talt eliminerer friktionsinduceret gevinderosion og giver korrosionsbestandighed.
Hovedtyper af trådgevindindsatser
Trådgevindindsatser er kategoriseret baseret på deres låsemekanisme og installationsmetode. De fire primære typer er:
Fritløbende (standard) indsatser
Disse er den mest almindelige type - i det væsentlige spiralformede fjedre, der skaber indvendige gevind, der matcher boltstørrelsen. De giver glatte, fritløbende gevind uden nogen låsefunktion. Bedst til: Generelle applikationer, hvor hyppig montering/demontering er påkrævet, og vibrationer er minimale.
Skruelåsende indsatser
Disse skær har en eller flere polygonale grebspoler, der udøver radialt tryk på hangevindet, hvilket skaber fremherskende drejningsmoment for at forhindre, at de løsner sig på grund af vibrationer eller stød. De eliminerer behovet for yderligere låsemekanismer som låseskiver eller gevindlåsende forbindelser. Bedst til: Højvibrerende miljøer såsom motorer, maskineri og rumfartsapplikationer.
Tanget indsatser
Det originale design med en lille tang (installationshåndtag) i den ene ende af spolen. Tangen går i indgreb med installationsværktøjet og skal brækkes af efter installationen. Fordele: Lavere omkostninger, etableret pålidelighed. Ulemper: Risiko for fremmedlegemerester (FOD) fra den knækkede tang, der kræver udvinding fra blinde huller.
Trådløs indsatser
En moderne innovation med drivhak i begge ender i stedet for en tang. Disse indsatser kan installeres og fjernes uden at brække nogen stykker af, hvilket helt eliminerer FOD-risici. Fordele: Genanvendelig, hurtigere installation, ingen tang-hentning påkrævet, ideel til kritiske rum- og renrumsanvendelser. Tilgængelig i: Både fritløbende og skruelåsende konfigurationer.
| Type | Låsefunktion | Installation | FOD Risiko | Bedste applikation |
|---|---|---|---|---|
| Fritløbende | Ingen | Tanget eller Tangless | Lav-Middel | Generalforsamling |
| Skruelås | Radiale grebspoler | Tanget eller Tangless | Lav-Middel | Højvibrerende miljøer |
| Tanged | Varierer | Kræver tang-afbrydelse | Medium-Høj | Omkostningsfølsomme applikationer |
| Tangless | Varierer | Ingen pause påkrævet | Ingen | Luftfart, kritiske systemer |
Sådan vælger du den passende model
Valg af den korrekte trådindsats kræver overvejelse af fire nøgleparametre:
Trådstørrelse og stigning
Tilpas indsatsen til din boltspecifikation (metrisk: M2–M39; imperial: UNC/UNF #2 til 1/2" og større). Indsatsen skal matche både den nominelle diameter og gevindstigningen (grov eller fin) af fastgørelseselementet.
Indsatslængde
Skærlængde er angivet som et multiplum af gevinddiameteren (D):
- 1.0D: Minimum indgreb, velegnet til trange rum
- 1.5D: Standardlængde til de fleste applikationer
- 2.0D–3.0D: Maksimal styrke til høj belastning eller kritiske applikationer
Materialevalg
Standardindsatser er fremstillet af 304 rustfrit stål (AISI 304, arbejdshærdet til 200.000 psi trækstyrke). Til specialiserede applikationer:
- 316 rustfrit stål: Forbedret korrosionsbestandighed til marine/kemiske miljøer
- Inconel X-750: Højtemperaturapplikationer (op til 550°C/1022°F)
- Fosfor bronze: Anvendelser, der kræver reduceret modstand mod gnistdannelse eller gnist
Overfladebehandling
Valgfrie belægninger forbedrer ydeevnen under specifikke forhold:
- Tørfilmsmøremiddel (MolyLube): Reducerer friktion i applikationer med højt drejningsmoment, høj temperaturbestandighed
- Cadmium eller nikkelbelægning: Overlegen korrosionsbestandighed, forhindrer gnidning under installation
- Sølvbelægning: Anvendelser ved ekstreme temperaturer, reducerer trådskader
Nødvendige installationsværktøjer
En komplet trådindsatsinstallation kræver følgende specialværktøj:
| Værktøj | Funktion | Specifikationsnoter |
|---|---|---|
| STI (Screw Thread Insert) Tryk | Skaber indvendige gevind til indsats | Større stigningsdiameter end standardhane; skal matche indsatsstørrelsen nøjagtigt |
| Kernehulsbor | Borer pilothul før bankning | Diameter specifik for skærstørrelse; ingen tolerancer tilladt |
| Indsættelsesværktøj (Prewinder) | Vinde sættes ind i det tapede hul | Manuel, elektrisk eller pneumatisk; fangede eller ikke-fangne dorntyper |
| Tang Break Tool | Fjerner tang efter installation | Punch og hammer (200g) til små størrelser; specialiserede afbrydningsværktøjer til større |
| Forsænkning | Skaber indføringsfasning | Dybde ≤ 0,4 × stigning; forhindrer indstiksgevindkrydsning |
| Gevindstiksmåler | Verificerer den færdige tråds nøjagtighed | Go/No-Go-måler til kvalitetskontrol |
| Ekstraktionsværktøj | Fjerner beskadigede indsatser | Nødvendig til reparations- eller udskiftningsscenarier |
Muligheder for elværktøj: Til højvolumenproduktion giver pneumatiske eller elektriske installationsværktøjer ensartet installationsdybde via justerbare dybdegrænser og auto-reverse funktioner.
Korrekt installationsprocedure
Korrekt installation følger en præcis fem-trins sekvens . Afvigelser fra denne procedure er den primære årsag til indsatsfejl.
Trin 1: Boring
Brug det specificerede STI-bor til at bore hullet til den korrekte diameter og dybde. Kritiske krav: Boredybden skal overstige skærets installationsdybde med mindst 1-2 gevind; hullet må ikke være tilspidset; spåner skal fjernes helt - især kritisk for blinde huller.
Trin 2: Forsænkning
Påfør en forsænkning på hulindgangen for at forhindre gevindkrydsning og giv en indføring til indsatsen. Maksimal forsænkningsdybde: 0,4 × stigning. Overdreven forsænkning kompromitterer skærfastholdelsen.
Trin 3: Tapping (STI Tap)
Skær gevind ved hjælp af den specificerede STI-hane, som skaber en større stigningsdiameter end standardhaner for at tilpasse indsatsens ydre diameter. Ved gennemgående huller skal tapdybden overstige indsatslængden. For blinde huller skal du bruge kontrolleret kraft for at forhindre brud på hanen. Rengør trådene grundigt ved hjælp af trykluft (radiale dyser til blinde huller) før indstiksinstallation.
Trin 4: Indsæt installation
Monter indsatsen på installationsværktøjet, så den går i indgreb med tangen (for tangerede indsatser) eller drivhak (til tangfri). Drej værktøjet for at vikle indsatsen ind i det tapede hul. Stop, når indsatsen er 0,25–0,75 gevind under overfladen. Undgå at anvende for stor aksial kraft, som kan forårsage "krydsgevind" eller beskadigelse af indsatsen.
Trin 5: Fjernelse af tang (kun tangerede indsatser)
For gennemgående huller: Placer tangbrudværktøjet (stanse) over tangen og slå den anden ende af værktøjet med en 200 g hammer at klippe tangen af. Til blinde huller: Brug en tang med lang næse eller udtræksværktøj til at hente den knækkede tang. Bekræft med en gevindpropmåler, at det færdige gevind opfylder specifikationen (typisk ISO 2/6H tolerance).
Kompatible materialer
Trådgevindsindsatser er kompatible med stort set alle tekniske materialer, med særlige fordele for blødere underlag.
Bløde metaller (primære anvendelser)
- Aluminiumslegeringer: Mest almindelige anvendelse; forhindrer trådafskalning i støbt og bearbejdet aluminium
- Magnesium legeringer: Uundværlig for letvægts-luftfarts- og bilkomponenter
- Kobber og bronze: Giver slidstyrke i blødere ikke-jernholdige metaller
- Titanium: Kompatibel, men bruges ofte til gevindreparation frem for primær forstærkning
Jernholdige metaller
Selvom det er mindre almindeligt nødvendigt i stål (som har tilstrækkelig gevindstyrke), bruges indsatser i støbejern og duktilt jern for slidstyrke og ind stål applikationer, der kræver hyppig montering/demontering for at forhindre slid på gevind.
Ikke-metalliske materialer
Effektiv i termoplast, hærdeplast og komposit (kulfiber, glasfiber), hvor direkte tråde nemt kan aftages. Indsatsens radiale tryk skaber mekanisk låsning uden spændingskoncentrationer, der forårsager revner i sprøde materialer.
Vejledning for materialehårdhed: Indsatser er mest fordelagtige, når grundmaterialets hårdhed er under 30 HRC (Rockwell C) . I hårdere materialer giver indsatser korrosionsbestandighed og forlængelse af gevindets levetid snarere end styrkeforbedring.
Håndtering af overspænding og brud
Installationsfejl kræver systematisk udbedring for at genoprette trådintegriteten.
Overspændt indsats Fjernelse
Når en indsats er spændt for meget eller sidder forkert, skal du bruge en specialist udvindingsværktøj . Indsæt værktøjsspidsen i indsatsspolen, tryk fast og drej mod uret for at bakke indsatsen ud. Ved genstridige tilfælde påføres penetrerende olie og lades trække før ekstraktionsforsøg.
Fjernelse af knækket indsats
Hvis indsatsen går i stykker under installationen:
- Bor den knækkede indsats ud med et bor lidt mindre end STI tapborestørrelsen for at undgå at beskadige forældretrådene
- Brug en haneudtrækker eller let-ud værktøj til at fjerne resterende spolefragmenter
- Undersøg det tapede hul for skader; hvis gevind er kompromitteret, bor ud til den næste større skærstørrelse eller brug en solid bøsningsindsats (Keensert) til reparation
Forebyggende foranstaltninger
For at forhindre overspænding:
- Brug momentbegrænsende installationsværktøjer eller forudindstillede momentnøgler
- Stop installationen, når indsatsen er 0,25–0,75 tråde under overfladen — skyller aldrig ud eller stikker ud
- Kontroller, at tapdybden er tilstrækkelig før installation; utilstrækkelig dybde forårsager "bund ud" og spoleforvrængning
- Brug korrekt smøring under bankningen for at forhindre gnav, der kan forårsage indsatsbinding
Ofte stillede spørgsmål
Kan trådindsatser genbruges?
Tangless indsatser kan fjernes og genbruges flere gange uden skader. Tangede indsatser kan teknisk set fjernes, men tangafbrydelsen gør genbrug upraktisk. For applikationer, der kræver hyppig vedligeholdelse, skal du specificere indsatsløse indsatser fra starten.
Hvor meget stærkere er et gevindhul med en indsats?
En korrekt installeret trådindsats giver et gevind, der er 20 % stærkere end den originale tråd i stammaterialet i spænding og væsentligt overlegen i forskydning. Belastningsfordelingen over den fulde skærlængde i forhold til koncentrationen på de første 2-3 gevind i et standardboret hul giver den primære styrkefordel.
Påvirker indsatser boltens drejningsmomentspecifikationer?
Skruelåsende indsatser kræver højere installationsmoment (typisk 1,5–2× standard) på grund af det fremherskende drejningsmoment fra grebspolerne. Fritløbende skær bruger standardmomentværdier. Kontroller altid med indsatsproducentens specifikationer, da underspænding kan forårsage løsning, mens overspænding risikerer boltfejl.
Er trådgevindindsatser standardiserede?
Ja, de fleste indsatser er i overensstemmelse med DIN 8140 (europæisk), NASM 21209 (Luftfart), eller MS21209 (Militær Standard). Denne standardisering sikrer kompatibilitet mellem producenter for indsatser, haner og installationsværktøjer, selvom verifikation anbefales til kritiske applikationer.
Kan indsatser installeres i blinde huller?
Ja, både tangerede og tangløse indsatser fungerer i blinde huller. For sammenfiltrede skær i blinde huller skal du sikre, at huldybden passer til den fulde indsatslængde plus afstand til afbrydelse af tangen. Tangelfri indsatser er særligt fordelagtige til blinde huller, da de eliminerer risikoen for, at løse tang bliver tilbage i hulrummet.
Hvad forårsager indsatsen "spinning" eller udtræk?
Indsæt rotation i forældrehullet angiver utilstrækkeligt radialtryk , normalt forårsaget af: (1) forkert STI tapstørrelse, der resulterer i overdimensionerede gevind, (2) installation i materiale under minimum hårdhed/forskydningsstyrke, eller (3) brug af en for kort indsatslængde til belastningen. Udbedring kræver udboring og installation af en større indsats eller skift til en solid indsats med nøglelås.
