Hvad er en trådhane?
A gevind tap er et specialiseret skæreværktøj designet til at skabe indvendige gevind i forborede huller. Den fungerer ved at fjerne materiale (skære haner) eller forskyde materiale (danne haner) for at producere spiralformede riller, der rummer skruer, bolte og andre gevindbefæstelser. Gevindhaner er essentielle i fremstillings-, bil-, rumfarts- og VVS-industrien, hvor der kræves præcis indvendig gevindskæring til montering og mekanisk fastgørelse.

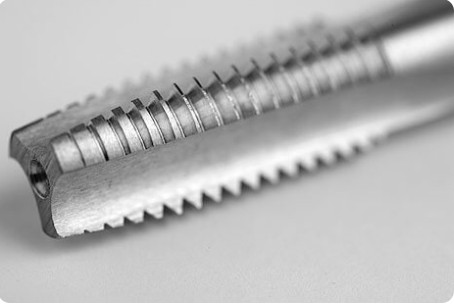

Gevindhaner er typisk fremstillet af hærdet kromstål, højhastighedsstål (HSS) eller massivt hårdmetal for at modstå de skærekræfter og friktion, der genereres under bankeprocessen. Værktøjet har langsgående riller, der giver skærekanter og kanaler til spånevakuering, sammen med en affaset ledning, der leder hanen ind i hullet.
Hovedfunktioner af en trådtap
Oprettelse af intern tråd
Den primære funktion af en gevindtap er at skære eller danne indvendige gevind i huller. I modsætning til udvendige gevindværktøjer (matricer), arbejder haner fra indersiden af en cylindrisk overflade, hvilket skaber hunkomponenten af en gevindforbindelse. Dette muliggør sikker fastgørelse af bolte, skruer og tappe til metal-, plast- eller kompositemner.
Reparation og restaurering af gevind
Haner tjener en kritisk funktion ved reparation af beskadigede eller afskallede indvendige gevind. Ved at genskære gevindprofilen kan haner genoprette slidte gevind til deres originale specifikationer, hvilket sparer komponenter af høj værdi fra skrotning. Dette er især vigtigt i motorreparation, maskinvedligeholdelse og rumfartsapplikationer, hvor omkostningerne til udskiftning af komponenter er betydelige.
Chip Management og Evakuering
Forskellige tapgeometrier er konstrueret til at håndtere chips effektivt. Spiralspidshaner skubber spåner fremad (ideelt til gennemgående huller), mens spiralfløjtehaner trækker spåner bagud (vigtigt for blinde huller). Denne spånevakueringsfunktion forhindrer værktøjsbrud og sikrer gevindkvalitet.
Sådan bruger du et trådtap til trådberegninger
Tryk på Beregning af borstørrelse
Før du banker, skal du bore et pilothul til den korrekte diameter. Tapborets størrelse er beregnet til at opnå ca 65–75 % trådindgreb , som giver optimal styrke-til-drejningsmoment balance. Bare et borehul 0,2 mm undermål kan øge tappemomentet med 15-25 % , hvilket markant øger risikoen for brud.
RPM og Feed Rate Beregning

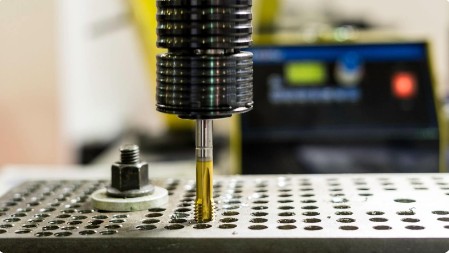

Ved CNC-anboring beregnes spindelhastigheden (RPM) ved hjælp af formlen: RPM = (Skærehastighed × 1000) / (π × Tap Diameter) . Fremføringshastigheden skal nøjagtigt svare til gevindstigningen - enhver uoverensstemmelse forårsager, at gevindet hænger fast eller knækker tap. For eksempel kræver en M6×1.0 hane præcis 1,0 mm fremføring pr. omdrejning.
Dybdeberegning for blinde huller
Når du borer i blinde huller, skal du beregne den boredybde, der skal udføres 3-5 stigningslængder ud over den nødvendige gevinddybde. Dette forhindrer hanen i at komme i kontakt med hulbunden, hvilket forårsager øjeblikkelig brud. For et M8×1,25 gevind, der kræver 20 mm gevinddybde, bores til mindst 24–26 mm dybt.

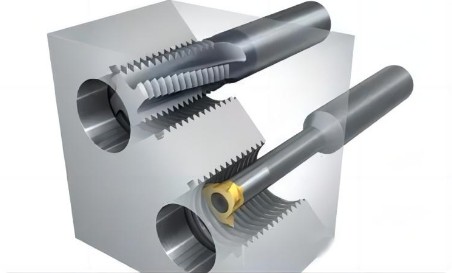

Trådtap vs. andre trådningsmetoder
Nøgleindsigt: Gevindfræsning foretrækkes til materialer over 50 HRC eller dele af høj værdi, fordi ødelagte fræsere er nemmere at fjerne end ødelagte haner. Formaflytningstilbud 3× længere værktøjslevetid end skærehaner i aluminium, men er begrænset til materialer ≤36 HRC.
Forskellen mellem en hane og en gevindhane
Udtrykkene bruges ofte i flæng, men der er subtile forskelle:
- "Tryk" er den generelle betegnelse for ethvert værktøj, der bruges til at skabe indvendige gevind, inklusive håndhaner, maskinhaner og formhaner.
- "Tråd tryk" refererer specifikt til den komplette skæreværktøjskonstruktion med defineret gevindgeometri, riller og skaftkonfiguration designet til fremstilling af standardiserede gevindprofiler (f.eks. UNC, UNF, Metrisk).
I praktisk brug understreger "trådtap" værktøjets funktion med at skabe spiralformede gevind, mens "tap" kan referere mere bredt til værktøjskategorien. Begge udtryk beskriver den samme grundlæggende værktøjsfamilie.
Sådan forhindrer du tapbrud
Hanebrud er blandt de mest kostbare bearbejdningsfejl, hvor ødelagte haner i blinde huller ofte kræver EDM ekstraktion som kan koste mere end selve delen. Implementer disse gennemprøvede strategier:
Optimer pilothulstørrelsen
Mål 75 % trådindgreb frem for 100 %. Fuldt gevind tilføjer kun 5 % styrke, men tredobler drejningsmomentkravene. Bekræft borestørrelsen ved opsætning - stol aldrig udelukkende på programdata.
Vælg Korrekt tapgeometri

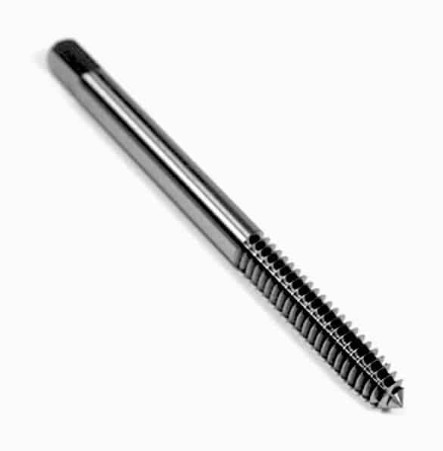

- Gennemgående huller: Brug spiralspidser (pistolnæse) haner, der skubber chips fremad
- Blind huller: Brug spiralfløjtehaner, der trækker spåner opad
- Dybe huller (>1,5× diameter): Implementer peck-tappecyklusser
Kontrolskæringsparametre
Reducer skærehastigheden med 20-30 % til hærdet stål. Brug stiv anboringstilstand i CNC til at synkronisere spindelhastighed og fremføringshastighed - fejljustering forårsager ujævn belastning og brud.
Sørg for korrekt smøring
Oliebaserede skærevæsker med additiver til ekstremt tryk udkonkurrerer vandopløselige kølemidler til tapning. For rustfrit stål 316L forårsager utilstrækkelig smøring arbejdshærdning og fastklemning.
Vedligehold værktøjs- og maskintilstande
- Udskift vandhaner proaktivt baseret på trådantalgrænser, og venter ikke på fejl
- Bekræft spindelløbet er ≤0,01 mm
- Brug flydende haneholdere til at tage højde for mindre skævheder
Hvad er et blindt hul, og hvilken hane skal bruges?
Definition af et blindt hul
A blindt hul er et hul, der ikke går helt igennem emnet - det har en lukket bund. I modsætning til gennemgående huller fanger blinde huller spåner inde, hvilket gør trådskabelsen betydeligt mere udfordrende. Blindhuller er almindelige i motorblokke, hydrauliske manifolder og strukturelle komponenter, hvor fastgørelseselementer ikke må stikke ud gennem den modsatte side.
Anbefalede hanetyper til blinde huller

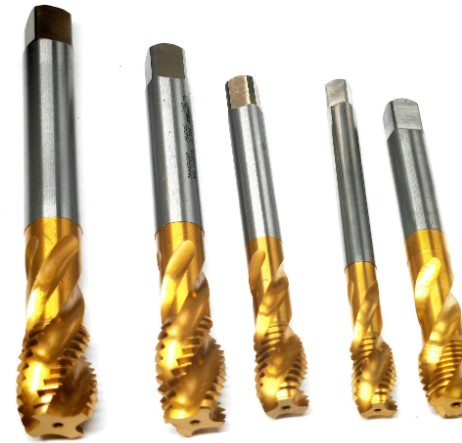

Kritisk krav: Til blinde huller, brug altid spiralfløjtehaner med indvendige kølevæskekanaler, hvis det er muligt. Disse trækker spåner opad og ud af hullet, hvilket forhindrer pakning i bunden, der forårsager brud. For huller, der er dybere end 1,5× diameter, skal du implementere peck-tapping – før 2-3 gevind frem, og træk derefter tilbage for at fjerne spåner.
Sådan vedligeholdes en trådhane
Rengøring og opbevaring
Efter hver brug, rengør vandhanerne grundigt med en børste og opløsningsmiddel for at fjerne spåner og rester af skærevæske. Opbevar haner i individuelle rum eller beskyttelseshylstre for at forhindre kantskader. Smid aldrig vandhaner i værktøjsskuffer, hvor de kan komme i kontakt med andet værktøj.
Eftersyn og slibning
Inspicer tapskærene under forstørrelse for slid, afslag eller opbygget kant. Genslib riller, når der registreres slid, men slib aldrig bunden af fløjten – dette svækker værktøjet. Fjern alle slidte sektioner under genslibning for at genoprette den korrekte geometri. Undgå at skabe en for smal landbredde under efterslibning.
Belægning og overfladebehandling
Påfør overfladebehandlinger som f.eks Titaniumnitrid (TiN) eller dampoxid for at reducere friktionen og forlænge værktøjets levetid. TiCN-belægninger er særligt effektive til anvendelser i rustfrit stål. Re-coated haner kan opnå 2–3× værktøjets levetid af ubelagte værktøjer.
Livsledelse
Etabler forudbestemte grænser for værktøjets levetid baseret på materiale- og gevindantal. For eksempel kan en HSS hane i aluminium behandle 500-1000 huller , mens den samme hane i rustfrit stål 316L kun må holde 50-100 huller . Udskift haner proaktivt - slidte haner skærer underdimensionerede gevind og kræver højere drejningsmoment, hvilket øger risikoen for brud.
Ofte stillede spørgsmål om trådtap
Hvorfor bliver min hane ved med at gå i stykker i blinde huller?
Den mest almindelige årsag er spånophobning i bunden af hullet . Skift til spiralfløjtehaner, der trækker spåner opad, verificer, at din boredybde giver tilstrækkelig frigang (3-5 stigninger ud over gevinddybden), og overvej cyklusser med hakkeboring for dybe huller.
Kan jeg bruge den samme hane til hånd- og maskintapping?

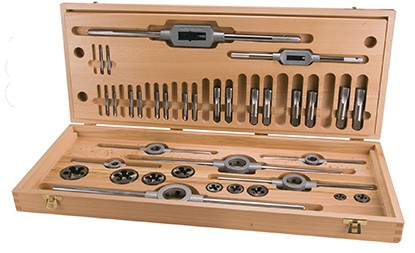

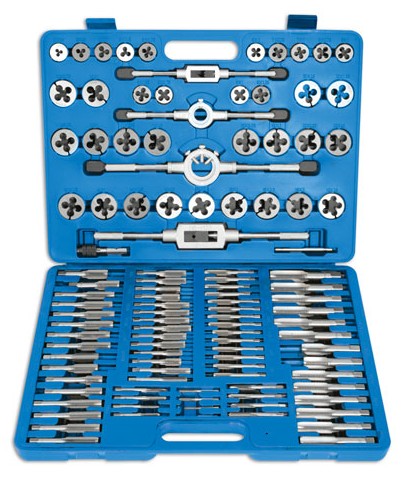

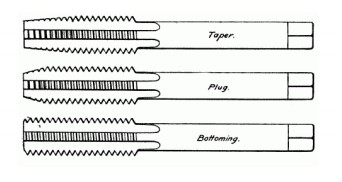

Håndhaner (konus, prop, bundsæt) er designet til manuel brug med tapnøgler og har specifikke affasningslængder til progressiv skæring. Maskinhaner er konstrueret til CNC/bearbejdningscenterbrug med synkroniserede tilspændingshastigheder. Mens håndhaner kan bruges i maskiner, bør maskinhaner ikke bruges manuelt på grund af deres aggressive geometri.
Hvad er forskellen mellem at skære og danne haner?
Skære haner fjern materiale for at skabe tråde og producere spåner. Dannende haner (rullehaner) forskyder materiale uden spåndannelse, hvilket skaber stærkere gevind med bedre overfladefinish. Formningshaner kræver dog materialer ≤36 HRC og producerer lidt større gevind, hvilket kræver større pilothuller.
Hvordan fjerner jeg en knækket vandhane fra et hul?
Fjernelsesmetoder omfatter: (1) haneudtrækkere, der griber det knækkede skaft, (2) elektrisk udladningsbearbejdning (EDM) for at brænde hanen ud, (3) omhyggelig boring med venstrehåndsbor eller (4) kemisk opløsning for dele af høj værdi. Forebyggelse er altid mere omkostningseffektiv - fjernelse af knækket hane kan koste mere end selve emnet.
Hvorfor er mine tråde for stramme eller for løse?
Løse tråde angive overdimensionerede borehuller eller slidte haner, der skærer underdimensioneret. Stramme tråde foreslå underdimensionerede bor, slidte haner, der skærer underdimensioneret (flankeslid øger stigningsdiameteren) eller utilstrækkelig smøring, der forårsager gnavning. Kontroller altid borstørrelsen og angiv toleranceklasser (6H for metrisk, 2B for Unified) på tegninger.
Hvilken skærehastighed skal jeg bruge til at banke?
Typiske overfladehastigheder: Aluminium: 15–25 m/min; Kulstofstål: 8–12 m/min; Rustfrit stål: 4–8 m/min; Hærdet stål (>45 HRC): 3–5 m/min . Hvis du er i tvivl, så start i den nederste ende og øg gradvist. For høj hastighed forårsager arbejdshærdning i rustfrit stål og varmeopbygning, der accelererer slid.
