Hvad er en intern-udvendig gevindkonverteringsmøtrik, og hvordan fungerer den?

Hvad er en Konverteringsmøtrik til indvendig-udvendig gevind

En indvendig-ydre gevindkonverteringsmøtrik er en lille cylindrisk fastgørelsesanordning, der bærer to forskellige gevindformer på en enkelt krop: et udvendigt gevind på dens ydre væg og et indvendigt gevind, der løber gennem dens boring. Det er installeret i et for-tappet eller forboret hul ved hjælp af det udvendige gevind, og når det er sat på plads, accepterer det indvendige gevind en bolt, tap eller skrue af en anden størrelse eller gevindstandard. Denne komponent omtales også almindeligvis som en gevindadaptermøtrik, en dobbeltgevindsmøtrik eller en gevindreduktionsmøtrik, og alle disse udtryk beskriver den samme grundlæggende funktion med at bygge bro mellem to forskellige gevindspecifikationer inden for en del.

Rent praktisk tillader en gevindadapter af denne art, at et hul, der oprindeligt var dimensioneret til et fastgørelseselement, sikkert accepterer et andet fastgørelseselement uden at bearbejde et nyt hul eller ændre den omgivende struktur. Dette er især nyttigt, når udstyr bruger blandet metrisk og imperial hardware, når et originalt hul er blevet slidt eller beskadiget, eller når en designændring kræver, at en mindre eller større bolt monteres i et eksisterende monteringspunkt. Fordi konverteringsmøtrikken standardiserer det resulterende gevind, understøtter den også udskiftelighed på tværs af samlinger, der ellers ville kræve specialfremstillede dele.

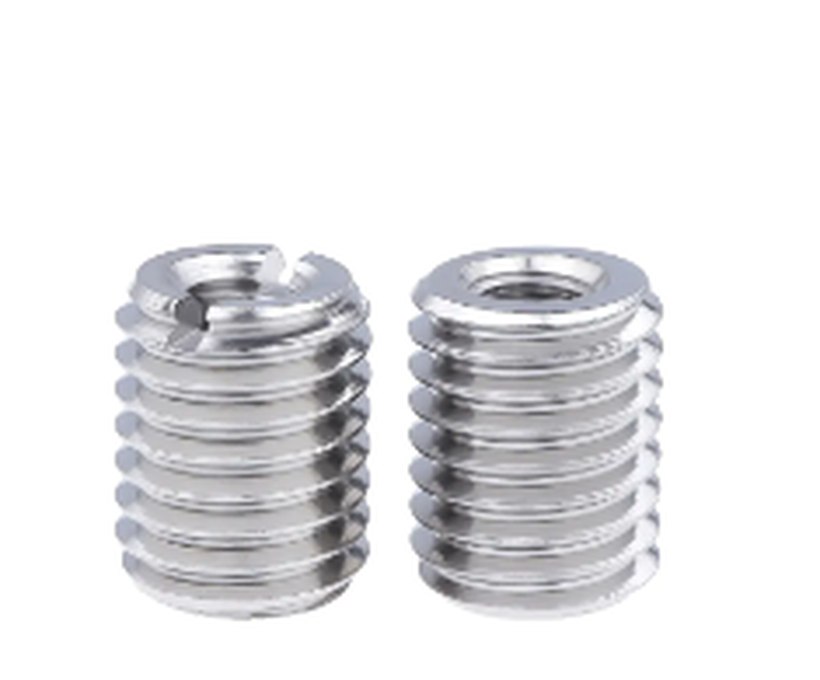

Billedet ovenfor viser en indvendig-ydre gevindkonverteringsmøtrik af rustfrit stål, der er produceret i to konfigurationer. Delen til venstre inkluderer en slidset top, som gør det muligt at drive møtrikken med et fladt knivværktøj under installationen, mens delen til højre bruger en almindelig boringtop og typisk drives med en indvendig sekskantnøgle eller en dedikeret installationshane. Begge dele deler den samme grundlæggende struktur: et spiralformet udvendigt gevind på den ydre overflade til forankring i basishullet og et separat indvendigt gevind inde i boringen, der modtager det tilhørende fastgørelseselement. Konverteringsmøtrikker af denne type er fremstillet af kulstofstål, rustfrit stål eller messing, med rustfrit stål almindeligt udvalgt til applikationer, hvor korrosionsbestandighed er en prioritet.

Indvendige-udvendige gevindkonverteringsmøtrikker, dobbeltgevindmøtrikker og gevindadaptere af dette generelle design anvendes i vid udstrækning, hvor gevindet, der allerede er til stede i et hul, ikke matcher det fastgørelseselement, der skal installeres, herunder maskinsamling, montering af bilkomponenter, vedligeholdelse af udstyr og generel reparation af slidte eller beskadigede gevindhuller.

Sådan fungerer en intern-ydre gevindkonverteringsmøtrik

Arbejdsprincippet for en gevindadaptermøtrik er ligetil, når de to gevindsystemer er adskilt konceptuelt. Den udvendigt gevind går i indgreb med basismaterialet , uanset om det er et på forhånd anboret metalhul, en gevindknap eller en matchende armatur, og det er dette ydre gevind, der bestemmer, hvordan møtrikken fastholdes i den omgivende struktur. Den indvendigt gevind går i indgreb med det indgående fastgørelseselement , og dette indvendige gevind vælges uafhængigt af det udvendige gevind, hvilket er præcis det, der gør det muligt for delen at konvertere mellem to forskellige størrelser eller standarder. Mellem installation og slutbrug overføres drejningsmomentet gennem selve møtrikkens krop, så vægtykkelsen og materialevalget har begge indflydelse på, hvor meget belastning enheden kan bære.

Under installationen drives det udvendige gevind ind i bundhullet til en specificeret dybde, hvorefter den indvendige boring er klar til at modtage den modsvarende bolt eller skrue. Den isometriske illustration nedenfor markerer de vigtigste strukturelle træk ved en typisk intern-udvendig gevindkonverteringsmøtrik, inklusive det udvendige gevindlegeme, den indvendige gevindboring, den samlede længde og den ydre diameter, som tilsammen definerer, hvordan delen er specificeret og bestilt.

Som det isometriske diagram viser, er det udvendige gevind og det indvendige gevind funktionelt adskilt, selvom de deler den samme krop, hvilket er kernedesignideen bag hver indvendig-udvendig gevindkonverteringsmøtrik, dobbeltgevindmøtrik og gevindadapter. Den samlede længde og udvendige diameter er de to dimensioner, der oftest bruges til at specificere en del, da de bestemmer, om møtrikken fysisk vil passe inden for den tilgængelige huldybde og boreafstand. Drivfunktionen, hvad enten den er en slids eller en intern sekskant, påvirker kun, hvordan delen er installeret og påvirker ikke dens lastbærende adfærd, når den først sidder. Vægtykkelse mellem den indvendige boring og den udvendige gevindrod er en anden faktor, som installatører bør være opmærksomme på, fordi en tyndere væg generelt reducerer det moment, delen sikkert kan modstå under installationen. Forståelse af denne to-tråds struktur gør det lettere at vælge den korrekte størrelse, når du konverterer mellem metrisk og imperial hardware, hvilket er beskrevet i næste afsnit.

Trådtyper og standardstørrelsesdækning

Hver intern-udvendig gevindkonverteringsmøtrik er defineret af to separate gevindforklaringer, en for det udvendige gevind og en for det indvendige gevind, og hver af disse kan uafhængigt følge enten det metriske system eller det forenede tommersystem. A metrisk til imperial gevind adaptermøtrik er simpelthen en del, hvor det udvendige gevind følger det ene system, almindeligvis metrisk, mens det indvendige gevind følger det andet, almindeligvis forenet groft eller samlet fint. Denne fleksibilitet er det, der gør dobbeltgevindmøtrikker nyttige i faciliteter, der vedligeholder både metrisk og imperialistisk udstyr side om side.

Inden for det metriske system er gevind beskrevet af ISO 261 standarden til generelle formål, som definerer nominelle diametre og deres tilhørende serier af grove og fine stigninger. Inden for det tomme baserede system forbliver Unified Groft (UNC) og Unified Fint (UNF) serien defineret i ASME B1.1 de mest udbredte betegnelser på tværs af nordamerikanske maskiner og bilapplikationer. Indvendig-ydre gevindkonverteringsmøtrikker fremstilles typisk til at dække et nominelt område fra omkring M3 op til M30 på den metriske side , med et sammenligneligt udvalg tilgængeligt i ensartede grove og ensartede fine betegnelser, som gør det muligt for en enkelt produktfamilie at betjene et bredt spænd af hulstørrelser uden tilpasset værktøj.

Når du angiver en leverandør af gevindadaptermøtrik eller anmoder om en tilpasset gevindreduktionsmøtrik, er det generelt god praksis at bekræfte både de udvendige og indvendige gevindforklaringer separat sammen med stigningsserien i stedet for at antage, at en enkelt størrelsesbetegnelse dækker begge gevind. Dette undgår uoverensstemmelser under montering og forkorter indkøbsprocessen for ingeniør- og indkøbsteams.

Materialemuligheder og sammenlignende ydeevne

Indvendig-ydre gevindkonverteringsmøtrikker fremstilles almindeligvis i tre basismaterialer: kulstofstål, rustfrit stål og messing, og valget mellem dem kommer generelt ned til balancen mellem styrke, korrosionsbestandighed og temperaturtolerance, der kræves af applikationen. Kulstofstål giver en stærk generel mekanisk ydeevne og bruges ofte til standardmontering af maskiner, hvor driftsmiljøet er tørt og kontrolleret. Rustfrit stål bytter en lille mængde råstyrke for en meningsfuldt bedre korrosionsbestandighed, hvilket er grunden til, at en gevindkonverteringsmøtrik i rustfrit stål ofte er specificeret til udendørsudstyr, tilstødende marinemiljøer eller komponenter udsat for udvaskning og fugt. Messing giver god bearbejdelighed og nyttig elektrisk og termisk ledningsevne, og det vælges ofte til elektronikhuse eller præcisionsinstrumenter, hvor modstandskraft og ikke-magnetiske egenskaber betyder mere end spidsstyrke.

Nedenstående diagram viser en relativ sammenligning af disse tre materialer på tværs af tre ydeevnedimensioner på en generel nul til ti skala. Værdierne er illustrative og beregnet til at afspejle bredt anerkendte materialeegenskabsforhold snarere end resultater fra en enkelt laboratorietestrapport, så de bør bruges som en generel planlægningsreference snarere end en nøjagtig specifikation.

Som diagrammet illustrerer, scorer både kulstofstål og rustfrit stål højt på trækstyrke, hvilket forklarer, hvorfor begge er almindelige valg for bærende maskinerisamlinger. Rustfrit stål viser en klar fordel med hensyn til korrosionsbestandighed, i overensstemmelse med dets udbredte brug som en gevindkonverteringsmøtrik i rustfrit stål i fugtige eller udendørs omgivelser. Messing sporer lidt på rå trækstyrke, men forbliver en praktisk mulighed, hvor bearbejdelighed og ikke-magnetisk adfærd er vigtigere end spidsbelastningskapacitet. Temperaturtolerancen følger et lignende mønster, hvor rustfrit stål generelt bevarer mekaniske egenskaber over et bredere område end messing. Ingen af ​​disse forskelle gør ét materiale universelt overlegent, og det rigtige valg afhænger af, at materialet matcher de specifikke mekaniske og miljømæssige krav til samlingen.

Belastningskapacitet og trådindgrebsdesign

Mængden af belastning, som en gevindadaptermøtrik kan overføre, før gevindet strimler eller trækkes ud, er tæt knyttet til, hvor meget gevindindgrebslængde, der er tilgængelig, hvilket betyder, hvor dybt det udvendige gevind sidder i bundhullet. Generelle referencer til design af fastgørelseselementer, herunder vejledning, der er bredt dokumenteret i ressourcer såsom Maskiner's Handbook, indikerer, at udtrækningsstyrken øges hurtigt, når indgrebslængden vokser fra en lav dybde og derefter udjævnes, når indgrebet når omkring halvanden til to gange den nominelle diameter. Ud over dette punkt bidrager yderligere dybde med forholdsvis lidt ekstra holdestyrke, da de ydre gevind nærmest hullets indgang bærer en uforholdsmæssig stor del af belastningen.

Dette forhold er et generelt ingeniørprincip snarere end et fast antal for hver del, fordi den faktiske ydeevne også afhænger af grundmaterialets hårdhed, gevindpasningsklasse og installationskvalitet. Alligevel er den viste tendens nedenfor en nyttig planlægningsreference, når det skal besluttes, hvor dybt et hul skal bankes for at acceptere en given konverteringsmøtrik, især for en kraftig dobbeltgevindmøtrik til maskiner, hvor samlingen vil opleve gentagen belastning.

Kurven stiger kraftigt mellem lavt indgreb og ca. én gange den nominelle diameter, som er det område, hvor det meste af den anvendelige holdestyrke opnås. Mellem en og to gange diameteren fortsætter kurven med at klatre, men i en langsommere hastighed, hvilket viser faldende afkast, efterhånden som indgrebsdybden øges yderligere. Ud over ca. to gange diameteren flader trenden ud, hvilket indikerer, at yderligere huldybde giver ringe praktisk fordel for de fleste standardapplikationer. Dette mønster er i overensstemmelse med generel gevindmekanik, hvor de første flere indgrebne gevind bærer en større del af den aksiale belastning end gevindene længere nede i hullet. For ingeniører, der specificerer en brugerdefineret OEM-del med gevindreduktionsmøtrik, understøtter denne trend valg af en indgrebslængde i området halvanden til to diameter som et rimeligt generelt mål for afbalanceret styrke uden for stor huldybde.

Typiske anvendelsesscenarier på tværs af brancher

Indvendige-udvendige gevindkonverteringsmøtrikker og dobbeltgevindmøtrikker forekommer på tværs af en lang række industrielle indstillinger, og de fire kategorier nedenfor repræsenterer de generelle områder, hvor disse industrielle gevindkonverteringskomponenter er oftest specificeret. Automontering er fortsat et af de største anvendelsesområder , der dækker motorkomponenter, transmissionshuse og chassismonteringspunkter, hvor blandede gevindstandarder er fælles på tværs af forskellige køretøjsplatforme. Generelle maskiner følger nøje med, hvor gevindadaptermøtrikker bruges både ved den originale montage og ved feltreparation af afskallede eller beskadigede huller. Luftfarts- og jernbaneapplikationer har en tendens til at kræve strammere materialesporbarhed og konsistens, mens hydrauliske systemer og andet specialiseret udstyr runder den resterende andel.

Nedenstående diagram viser en generel, illustrativ opdeling af disse applikationskategorier, beregnet til at afspejle bredt observerede brugsmønstre på tværs af gevindbefæstelsessektoren snarere end tal hentet fra en specifik markedsundersøgelse.

Automotive og generelle maskiner tegner sig tilsammen for størstedelen af denne illustrative opdeling, som stemmer overens med det faktum, at begge sektorer kombinerer høje montagevolumener med et hyppigt behov for at forene metrisk og imperialistisk hardware på samme produktionslinje. Luftfarts- og jernbaneapplikationer udgør en mindre, men stadig meningsfuld andel, og disse industrier lægger typisk yderligere vægt på materialesporbarhed og dokumenteret kvalitetskontrol i betragtning af den sikkerhedskritiske karakter af de involverede enheder. Hydraulisk og andet specialiseret udstyr repræsenterer den resterende del, hvor konverteringsmøtrikker ofte bruges til at tilpasse monteringsporte eller reparere gevindforbindelser på pumper og manifolder. De relative størrelser af disse segmenter kan skifte afhængigt af den regionale industrielle sammensætning, så læsere bør behandle diagrammet som en generel orientering snarere end en præcis markedsmåling. Alligevel er mønsteret nyttigt til at forstå, hvorfor industrielle trådkonverteringskomponenter er konstrueret til at betjene flere sektorer på én gang i stedet for en enkelt snæver anvendelse.

Materiale- og miljøkompatibilitet

At vælge det rigtige materiale til et givet driftsmiljø er en af de mest praktiske beslutninger, når man køber en dobbeltgevindmøtrikproducent til et specifikt projekt. Varmekortet nedenfor opsummerer generel egnethed på tværs af fire almindelige miljøer, hvor mørkere skygger repræsenterer en stærkere generel pasform baseret på veletablerede materialeegenskaber snarere end en formel testmatrix. Denne form for sammenligning er nyttig under tidlig designgennemgang, før en endelig specifikation låses fast, da den fremhæver, hvilken materialefamilie der er værd at evaluere først for et givet miljø.

Kulstofstål viser en stærk egnethed til almindelige maskiner, hvor miljøet typisk er tørt og kontrolleret, men dets egnethed falder i marine eller korrosive omgivelser uden yderligere plettering eller belægning. Rustfrit stål opretholder en høj egnethedsvurdering på tværs af de fleste miljøer, hvilket er grunden til, at det optræder så ofte i specifikationerne for indvendig-ydre gevindkonverteringsmøtrikker, der bruges udendørs eller i områder med afvaskning. Messing er generelt velegnet til elektronik og præcisionsinstrumentsammenhænge, ​​hvor dets ikke-magnetiske opførsel og ledningsevne er mere værdifulde end råstyrke, mens dets korrosionsbestandighed sidder mellem kulstofstål og rustfrit stål i generelle industrielle omgivelser. Disse mønstre er funderet i veldokumenteret materialevidenskab snarere end proprietære data, og de er tænkt som et udgangspunkt for materialescreening snarere end en erstatning for miljøspecifik ingeniørgennemgang. Købere, der vurderer en leverandør af gevindadaptermøtrik til et nyt program, bruger ofte en simpel tilpasningsmatrix som denne til at udvælge kandidatmaterialer, før de anmoder om detaljerede mekaniske data.

Installationsvejledning

Korrekt montering af en indvendig-udvendig gevindkonverteringsmøtrik har en direkte effekt på, hvor godt den færdige samling yder, og den generelle sekvens nedenfor afspejler almindelig praksis for både slidsede og ikke-slidsede varianter. Forberedelse af basishullet er det trin, der mest sandsynligt vil påvirke den endelige ydeevne, da et underdimensioneret eller forkert justeret pilothul kan føre til krydsgevind under installationen. Trinene præsenteres i en typisk rækkefølge, selvom specifikke produkter kan omfatte yderligere vejledning fra leverandøren for usædvanlige basismaterialer eller miljøer med høj vibration.

1. Bekræft den udvendige gevindstørrelse mod det tapede hul og den indvendige gevindstørrelse mod den fastgørelsesanordning, der skal installeres, og kontroller både diameteren og stigningsserien.
2. Undersøg pilothullet for renhed, fjern spåner, olie eller snavs, der kan forstyrre det fulde gevindindgreb.
3. Påfør en gevindlåsemasse, hvis påføringen involverer vibrationer eller gentagne belastningscyklusser, følg sammensætningsproducentens instruktioner for hærdetid.
4. Kør konverteringsmøtrikken ind i hullet ved hjælp af det passende værktøj, hvad enten det er en flad medbringer til en slidsdel eller en unbrakonøgle eller installationshane til en ikke-slidslet del, og hold værktøjet på linje med hulaksen.
5. Sæt møtrikken i den angivne dybde, sædvanligvis flugter med eller lidt under den omgivende overflade, medmindre designet kræver en specifik afstand.
6. Kontroller, at det indvendige gevind er klart og ubeskadiget, før du installerer den tilhørende bolt, tap eller skrue, og spænd derefter til den drejningsmomentværdi, der passer til den indvendige gevindstørrelse og -materiale.

At springe hulforberedelsestrinet over er en af ​​de mere almindelige kilder til installationsproblemer, da snavs, der er tilbage i hullet, kan forhindre det udvendige gevind i at sidde helt og reducere den effektive indgrebslængde, der er diskuteret tidligere i denne artikel. Til gentagen produktionsbrug standardiserer mange montagehold på et specifikt køreværktøj og momentindstilling for hver konverteringsmøtrikstørrelse, hvilket hjælper med at opretholde ensartede resultater på tværs af et samlebånd.

Gevindadaptermøtrik vs standard enkeltgevindmøtrik

Det er værd at skelne en indvendig-udvendig gevindkonverteringsmøtrik fra en almindelig enkeltgevindmøtrik, da de to dele løser forskellige problemer, selvom de kan se ens ud ved første øjekast. En standardmøtrik har kun én gevindstørrelse og er designet til at sikre en bolt med matchende specifikation, mens en konverteringsmøtrik, dobbeltmøtrik eller gevindreduktionsmøtrik bærer to uafhængige gevindforklaringer på samme krop. Tabellen nedenfor opsummerer de vigtigste funktionelle forskelle mellem de to deltyper.

Denne skelnen betyder mest under indkøb, da specificering af en standardmøtrik, når en konverteringsfunktion faktisk er nødvendig, ikke løser et problem med uoverensstemmende gevind. Ingeniører og købere, der køber en gevindadaptermøtrikleverandør, bør klart angive, at der kræves en del med dobbelt gevind sammen med begge gevindforklaringer for at undgå forsinkelser under tilbud og prøveudtagning.

OEM og ODM tilpasningsevne

Ud over standard katalogstørrelser kræver mange indkøbsteam en tilpasset OEM-del med gevindreduktionsmøtrik bygget til en specifik tegning med en ikke-standard kombination af indvendige og udvendige gevind, en modificeret samlet længde eller en specifik overfladefinish. Skræddersyet udvikling af denne art kræver generelt en producent med intern værktøjskapacitet, automatiseret produktionsudstyr og et kvalitetssystem, der kan holde snævre dimensionelle tolerancer på tværs af store produktionsvolumener. Dette er især relevant for automotive- og rumfartsprogrammer, hvor dokumentation og delesporbarhed ofte er påkrævet ved siden af ​​selve den fysiske hardware.

Produktionsskala og kvalitetsstyring

Efterhånden som efterspørgslen efter standardiserede gevindforbindelseskomponenter fortsætter med at vokse på tværs af bilindustrien og generelle maskinsektorer, bliver producenter, der kombinerer teknisk support med automatiseret produktionskapacitet, i stigende grad afhængige af både standard- og specialdele. Et anlæg udstyret med hundredvis af værktøjsmaskiner og automatiserede produktionslinjer kan typisk bevæge sig fra prøvegodkendelse til volumenproduktion mere effektivt end en mindre jobbutik, hvilket er en vigtig overvejelse for OEM-programmer med definerede leveringsplaner. Konsekvent proceskontrol på tværs af hvert produktionsbatch er det, der i sidste ende understøtter sporbar, repeterbar delkvalitet, hvilket betyder lige så meget for en dobbeltgevindmøtrikproducent som for enhver anden leverandør af præcisionsbefæstelser.

Om Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. er en specialiseret produktionsfacilitet dedikeret til gevindforbindelsesprodukter til bil- og rumfartssektoren. Virksomheden producerer primært spiralformede trådindsatser, selvskærende indsatser, nøglelåseindsatser, gevindadaptere og oliepropper sammen med matchende installationshaner og værktøj , som placerer intern-ydre gevindkonverteringsmøtrikker og relaterede gevindadaptere direkte inden for sit kerneproduktsortiment snarere end som et perifert tilbud.

Virksomheden blev etableret i 2015 og opererer fra en 10.000 kvadratmeter ejet produktionsfabrik udstyret med hundredvis af værktøjsmaskiner og automatiserede produktionssystemer. Gennem mange års udvikling har virksomheden opbygget et erfarent team af design-, udviklings- og produktionsspecialister, understøttet af et struktureret kvalitetsstyringssystem og en omfattende eftersalgsservicemekanisme. Med en årlig produktionsværdi på 153 millioner RMB i 2024 opretholder virksomheden evnen til storstilet, stabil forsyning til kunder, der kræver ensartede mængder over længere produktionsforløb.

Virksomhedens produkter er meget udbredt i bilindustrien, herunder motorer og transmissioner til både passager- og erhvervskøretøjer, såvel som luftfartsindustrien og fremstilling af jernbanekøretøjer. Denne spredning af slutmarkeder kræver, at virksomheden opretholder konsistente, sporbare produktionsregistreringer på tværs af forskellige produktlinjer, da bil- og rumfartskunder ofte anmoder om dokumentation sammen med de fysiske dele, de køber.

Relaterede produkter med gevindforbindelse

Udover indvendige-udvendige gevindkonverteringsmøtrikker fremstiller virksomheden også spiralformede trådindsatser, som er præcisionsindlejrede fastgørelseselementer lavet af højstyrke, højelasticitet koldvalset rustfrit ståltråd, oprullet til et diamantformet tværsnit. Disse indsatser skrues ind i et på forhånd anboret hul for at danne et slidstærkt, slidstærkt standard indvendigt gevind, og de bruges primært i basismaterialer med lavere styrke, såsom aluminium, magnesiumlegeringer, plastik og træ, eller til at reparere beskadigede gevind i støbejerns- og stålkomponenter. Sammen med selvskærende indsatser, nøglelåseindsatser og oliepropper giver disse produktlinjer virksomheden mulighed for at understøtte en bred vifte af gevindforbindelseskrav til kunder, der arbejder på tværs af bilindustrien, rumfart, marine, præcisionsmaskiner og elektronikapplikationer.
